การทดสอบขดลวดโซลินอยด์วาล์วเป็นขั้นตอนสำคัญในการรับรองการทำงานที่เหมาะสมของวาล์วโซลินอยด์ซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมและการใช้งานต่างๆ ในฐานะซัพพลายเออร์โซลินอยด์วาล์วฉันเข้าใจถึงความสำคัญของการให้วิธีการทดสอบที่แม่นยำแก่ลูกค้าของเรา ในโพสต์บล็อกนี้ฉันจะแบ่งปันวิธีที่มีประสิทธิภาพในการทดสอบขดลวดโซลินอยด์วาล์ว
ทำความเข้าใจขดลวดโซลินอยด์วาล์ว
ก่อนที่เราจะดำน้ำในกระบวนการทดสอบสิ่งสำคัญคือต้องเข้าใจว่าขดลวดโซลินอยด์วาล์วคืออะไรและมันทำงานอย่างไร ขดลวดโซลินอยด์วาล์วเป็นอุปกรณ์แม่เหล็กไฟฟ้าที่แปลงพลังงานไฟฟ้าเป็นพลังงานเชิงกล เมื่อกระแสไฟฟ้าผ่านขดลวดมันจะสร้างสนามแม่เหล็กที่เปิดใช้งานลูกสูบหรือเกราะของวาล์วทำให้วาล์วเปิดหรือปิด
การตรวจสอบภาพ
ขั้นตอนแรกในการทดสอบขดลวดโซลินอยด์คือการตรวจสอบด้วยภาพ ตรวจสอบขดลวดสำหรับสัญญาณที่มองเห็นได้ของความเสียหายเช่นรอยแตกการเผาไหม้หรือการเชื่อมต่อที่หลวม ขดลวดที่เสียหายอาจนำไปสู่ความผิดปกติและอาจต้องเปลี่ยนใหม่
- มองหาความเสียหายทางกายภาพ: ตรวจสอบที่อยู่อาศัยของขดลวดสำหรับรอยแตกหรือแตก ความเสียหายใด ๆ ต่อที่อยู่อาศัยสามารถเปิดเผยการเดินสายภายในนำไปสู่การลัดวงจรหรือปัญหาไฟฟ้าอื่น ๆ
- ตรวจสอบสายไฟ: ตรวจสอบสายไฟที่เชื่อมต่อกับขดลวดสำหรับสัญญาณของการต่อสู้การกัดกร่อนหรือการเชื่อมต่อที่หลวม สายไฟหลวมหรือเสียหายอาจทำให้เกิดการสัมผัสทางไฟฟ้าเป็นระยะ ๆ ทำให้เกิดการทำงานของวาล์วที่ไม่น่าเชื่อถือ
การทดสอบความต่อเนื่อง
การทดสอบความต่อเนื่องเป็นวิธีที่ง่ายและมีประสิทธิภาพในการตรวจสอบว่าขดลวดโซลินอยด์วาล์วมีเส้นทางไฟฟ้าหรือไม่ คุณสามารถใช้ชุดมัลติมิเตอร์เป็นโหมดความต้านทานหรือความต่อเนื่องสำหรับการทดสอบนี้
- ตั้งค่ามัลติมิเตอร์: เปิดมัลติมิเตอร์และตั้งค่าเป็นความต้านทานหรือการตั้งค่าความต่อเนื่องที่เหมาะสม หากคุณใช้การตั้งค่าต่อเนื่องมัลติมิเตอร์จะส่งเสียงบี๊บเมื่อมีเส้นทางไฟฟ้าที่สมบูรณ์
- เชื่อมต่อโพรบ: เชื่อมต่อโพรบมัลติมิเตอร์กับขั้วสองขั้วของขดลวดโซลินอยด์วาล์ว หากขดลวดทำงานได้อย่างถูกต้องมัลติมิเตอร์ควรแสดงค่าความต้านทานภายในช่วงที่ระบุสำหรับขดลวด การอ่านศูนย์แสดงถึงการลัดวงจรในขณะที่การอ่านที่ไม่มีที่สิ้นสุดแสดงให้เห็นว่าวงจรเปิด
การวัดความต้านทาน
การวัดความต้านทานของขดลวดโซลินอยด์วาล์วสามารถให้ข้อมูลที่มีค่าเกี่ยวกับสภาพของมัน ค่าความต้านทานของขดลวดจะถูกกำหนดโดยการออกแบบและวัสดุที่ใช้
- อ้างถึงแผ่นข้อมูลจำเพาะ: ปรึกษาแผ่นข้อมูลจำเพาะของผู้ผลิตสำหรับวาล์วโซลินอยด์เพื่อค้นหาค่าความต้านทานที่คาดหวัง ค่านี้อาจแตกต่างกันไปขึ้นอยู่กับการจัดอันดับแรงดันไฟฟ้าของขดลวดขนาดและปัจจัยอื่น ๆ
- เปรียบเทียบค่าที่วัดได้: วัดความต้านทานของขดลวดโดยใช้มัลติมิเตอร์และเปรียบเทียบกับค่าที่คาดหวัง หากความต้านทานที่วัดได้แตกต่างจากค่าที่ระบุอย่างมีนัยสำคัญขดลวดอาจผิดพลาดและควรเปลี่ยน
การทดสอบแรงดันไฟฟ้า
การทดสอบแรงดันไฟฟ้าใช้เพื่อตรวจสอบว่าคอยล์โซลินอยด์วาล์วได้รับพลังงานไฟฟ้าที่ถูกต้องหรือไม่ คุณสามารถใช้ชุดมัลติมิเตอร์เป็นโหมดแรงดันไฟฟ้าสำหรับการทดสอบนี้
- ตั้งค่ามัลติมิเตอร์: เปิดมัลติมิเตอร์และตั้งค่าเป็นการตั้งค่าแรงดันไฟฟ้าที่เหมาะสม ตรวจสอบให้แน่ใจว่ามัลติมิเตอร์ถูกตั้งค่าให้วัดแรงดันไฟฟ้า DC หรือ AC ขึ้นอยู่กับแหล่งจ่ายไฟของวาล์วโซลินอยด์
- เชื่อมต่อโพรบ: เชื่อมต่อโพรบมัลติมิเตอร์เข้ากับขั้วสองขั้วของวาล์วโซลินอยด์ในขณะที่วาล์วมีพลัง มัลติมิเตอร์ควรแสดงแรงดันไฟฟ้าที่ใช้กับขดลวด หากแรงดันไฟฟ้าต่ำกว่าหรือสูงกว่าค่าที่ระบุอย่างมีนัยสำคัญอาจมีปัญหากับแหล่งจ่ายไฟหรือการเดินสาย
การทดสอบการทำงาน
การทดสอบการทำงานเกี่ยวข้องกับการเพิ่มพลังให้กับขดลวดโซลินอยด์เพื่อดูว่าสามารถเปิดและปิดวาล์วได้อย่างเหมาะสมหรือไม่
- ใช้พลังงาน: เชื่อมต่อขดลวดโซลินอยด์กับแหล่งพลังงานและใช้แรงดันไฟฟ้าที่เหมาะสม คุณควรได้ยินเสียงคลิกเมื่อขดลวดเปิดใช้งานลูกสูบหรือเกราะของวาล์ว
- ตรวจสอบการทำงานของวาล์ว: สังเกตวาล์วเพื่อดูว่าจะเปิดและปิดตามที่คาดไว้หรือไม่ หากวาล์วทำงานไม่ถูกต้องอาจมีปัญหากับขดลวดกลไกวาล์วหรือแหล่งจ่ายไฟ
ทดสอบวาล์วโซลินอยด์ประเภทต่างๆ

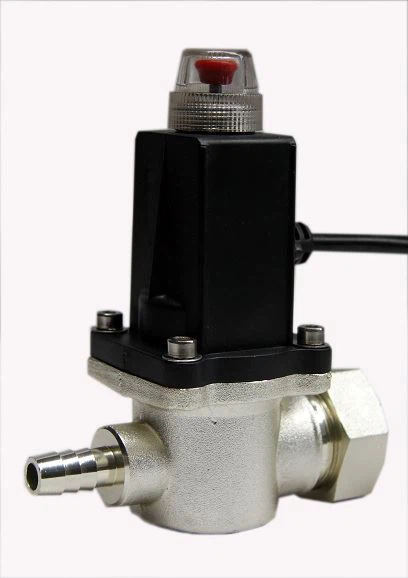

เรานำเสนอวาล์วโซลินอยด์ที่หลากหลายรวมถึงโดยปกติเปิดบ้านครัวก๊าซธรรมชาติปิดวาล์วโซลินอยด์-วาล์วโซลินอยด์ก๊าซก๊าซแอลพีจี, และระดับความปลอดภัยระดับสูง DC12V บ้านโซลินอยด์ก๊าซธรรมชาติปิดวาล์วปิดวาล์ว- วิธีการทดสอบที่อธิบายไว้ข้างต้นสามารถนำไปใช้กับวาล์วเหล่านี้ได้ แต่อาจมีข้อควรพิจารณาบางอย่าง
- วาล์วโซลินอยด์แก๊ส: เมื่อทดสอบวาล์วโซลินอยด์แก๊สมันเป็นสิ่งสำคัญที่จะต้องแน่ใจว่าไม่มีการรั่วไหลของก๊าซ ทำการทดสอบในพื้นที่ที่มีการระบายอากาศและทำตามขั้นตอนความปลอดภัยทั้งหมด
- DC - วาล์วขับเคลื่อน: DC - วาล์วโซลินอยด์ขับเคลื่อนต้องใช้แหล่งจ่ายไฟ DC ที่เสถียร ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟอยู่ในช่วงที่กำหนดสำหรับวาล์ว
การแก้ไขปัญหา
หากขดลวดโซลินอยด์วาล์วล้มเหลวในการทดสอบใด ๆ มีสาเหตุและวิธีแก้ปัญหาที่เป็นไปได้หลายประการ
- ความล้มเหลวของขดลวด: หากขดลวดมีลัดวงจรหรือวงจรเปิดจะต้องเปลี่ยนใหม่ ตรวจสอบให้แน่ใจว่าได้เลือกขดลวดทดแทนที่มีข้อกำหนดเดียวกับต้นฉบับ
- ปัญหาการเดินสาย: ตรวจสอบสายไฟสำหรับการเชื่อมต่อแบบหลวมสายไฟหลุดหรือฉนวนที่เสียหาย ซ่อมแซมหรือเปลี่ยนสายไฟตามความจำเป็น
- ปัญหาแหล่งจ่ายไฟ: หากแรงดันไฟฟ้าที่ใช้กับขดลวดไม่ถูกต้องให้ตรวจสอบแหล่งจ่ายไฟ ตรวจสอบให้แน่ใจว่าแหล่งพลังงานให้แรงดันไฟฟ้าที่ถูกต้องและไม่มีปัญหากับวงจรไฟฟ้า
ความสำคัญของการทดสอบปกติ
การทดสอบขดลวดโซลินอยด์วาล์วเป็นประจำเป็นสิ่งจำเป็นสำหรับการรักษาความน่าเชื่อถือและความปลอดภัยของระบบของคุณ วาล์วโซลินอยด์ที่ผิดพลาดสามารถนำไปสู่การรั่วไหลผิดปกติและแม้กระทั่งอันตรายด้านความปลอดภัย โดยการทดสอบขดลวดเป็นประจำคุณสามารถตรวจจับและแก้ไขปัญหาที่อาจเกิดขึ้นก่อนที่จะก่อให้เกิดความเสียหายอย่างมีนัยสำคัญ
บทสรุป
การทดสอบขดลวดโซลินอยด์วาล์วเป็นกระบวนการที่ตรงไปตรงมาที่สามารถช่วยให้แน่ใจว่าการทำงานของวาล์วโซลินอยด์ของคุณเหมาะสม โดยทำตามขั้นตอนที่ระบุไว้ในโพสต์บล็อกนี้คุณสามารถทดสอบขดลวดได้อย่างมีประสิทธิภาพสำหรับความต่อเนื่องความต้านทานแรงดันไฟฟ้าและฟังก์ชั่น ในฐานะซัพพลายเออร์โซลินอยด์วาล์วเรามุ่งมั่นที่จะให้บริการผลิตภัณฑ์ที่มีคุณภาพสูงและการสนับสนุนที่ครอบคลุมให้กับลูกค้าของเรา หากคุณมีคำถามใด ๆ เกี่ยวกับการทดสอบขดลวดโซลินอยด์วาล์วหรือต้องการความช่วยเหลือในการเลือกวาล์วโซลินอยด์ที่เหมาะสมสำหรับใบสมัครของคุณโปรดอย่าลังเลที่จะติดต่อเราเพื่อรับการจัดซื้อและการอภิปรายเพิ่มเติม
การอ้างอิง
- "คู่มือเทคโนโลยีวาล์วโซลินอยด์"
- เอกสารของผู้ผลิตสำหรับวาล์วโซลินอยด์
